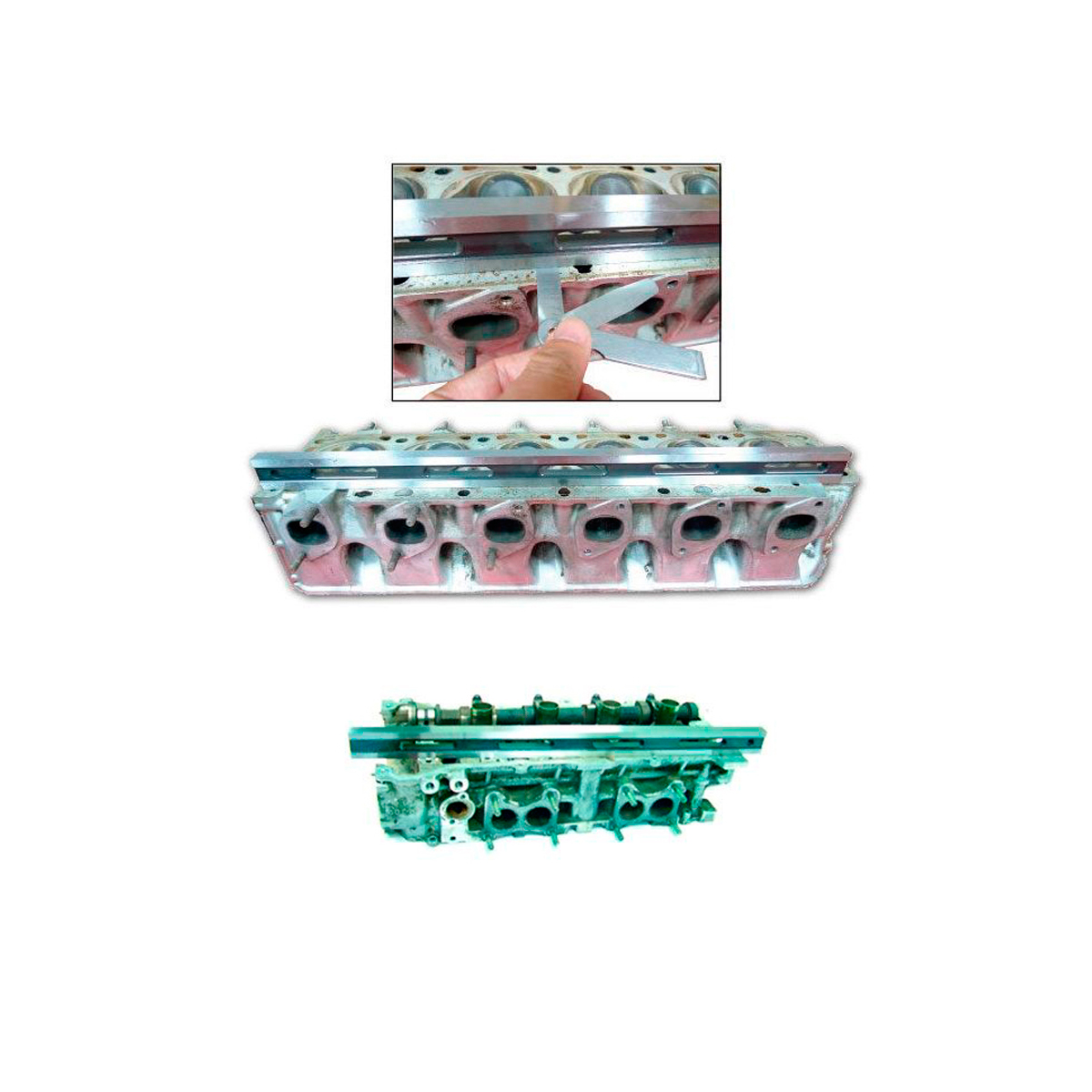

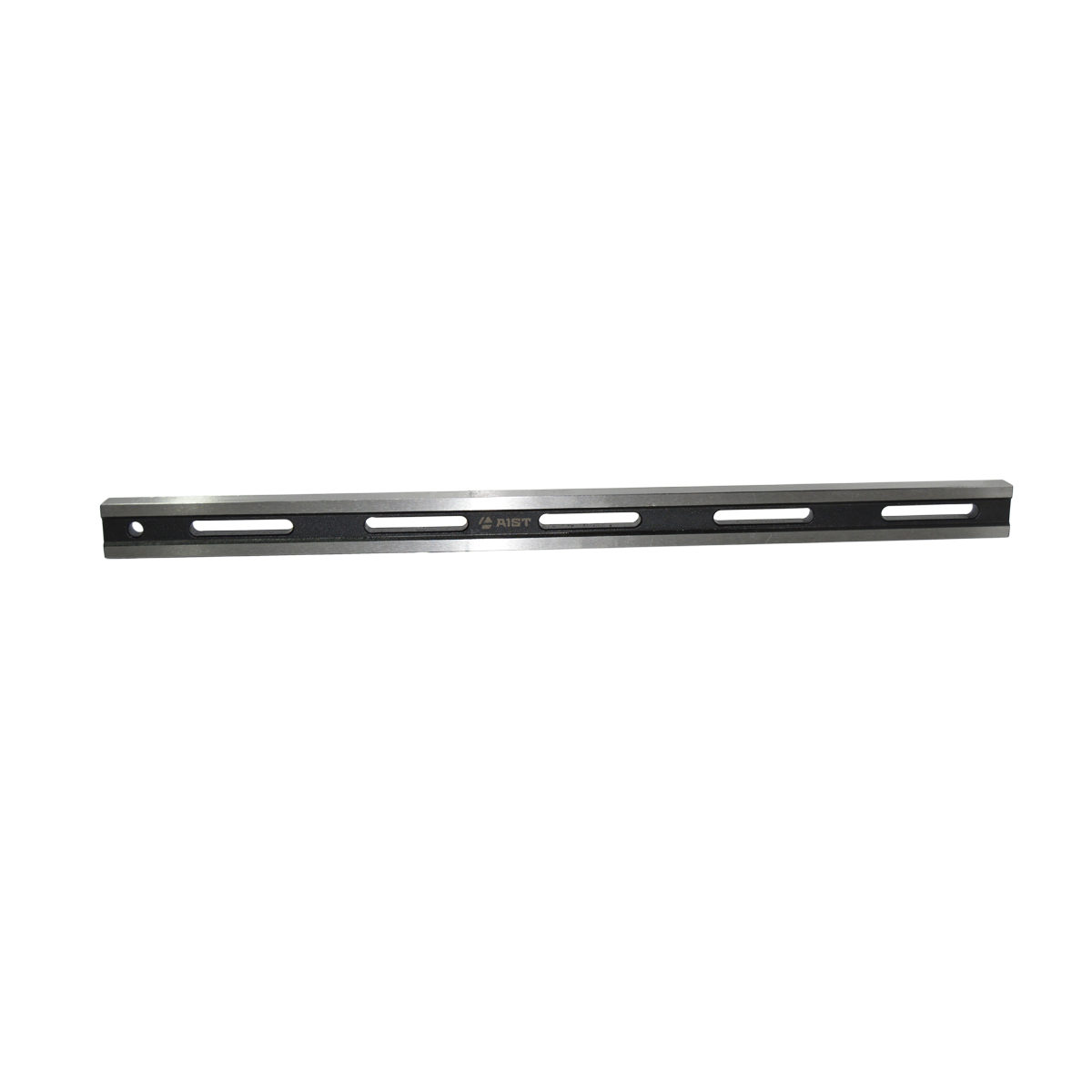

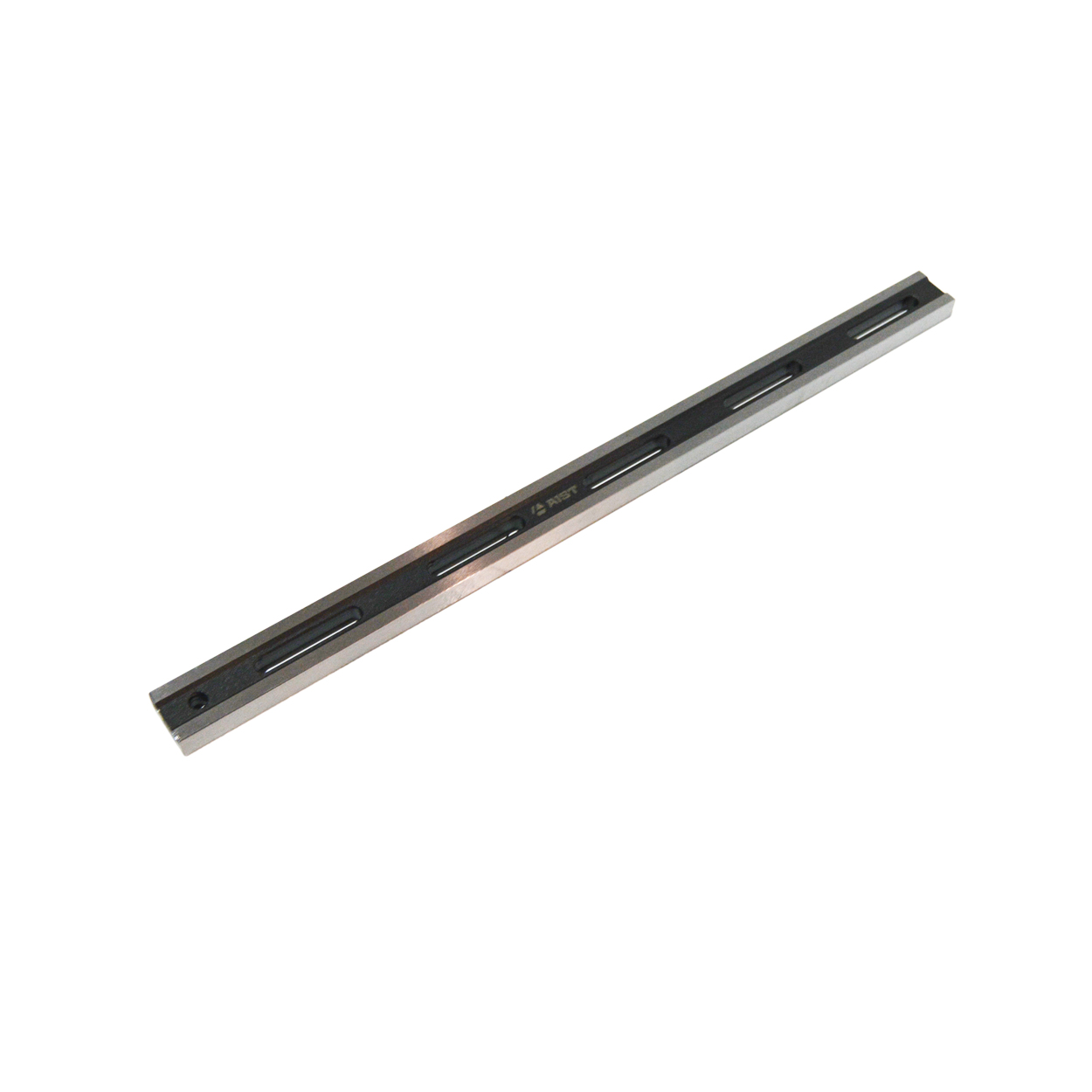

Применение линейки эталона для замера неровностей: - линейка для проверки плоскости ГБЦ используется совместно с щупом для оценки искривления. Линейка эталон для замера неровностей используется для замера на блоке двигателя, головке блока цилиндров и маховике; - данная линейка для измерения плоскости ГБЦ подходит для двигателей до 6 цилиндров; - габаритные размеры прецизионной линейки 16х36х600мм; Материалы и технологический процесс изготовления линейки для проверки плоскости ГБЦ: - сталь 40CR; - измерительные края линейки для ГБЦ закалены, отшлифованы и притерты. Конфигурация линейки эталона для замера неровностей: - допуск < 0,05 мм; - ширина: 16 мм; - длина: 600 мм; - высота: 36 мм; - масса 2.8 кг. Метод эксплуатации: - перед тем как использовать линейку проверки ГБЦ убедитесь, что измеряемая поверхность сухая и чистая; - используйте набор щупов для измерения искривлений; - поставьте линейку для плоскостей ГБЦ ребром на поверхность головки, сначала посредине вдоль оси головки, а затем по диагоналям и измерьте щупом зазор между плоскостью головки и линейкой; - если искривление менее 0,05 мм, то реставрация не требуется. Если искривление в диапазоне 0,05 – 0,2 мм, то головка блока цилиндра должна быть отреставрирована. Внимание! Рабочими поверхностями линейки проверки качества плоскости блока цилиндров являются только узкие отшлифованные стороны. Использование широких плоскостей линейки для проверки плоскости ГБЦ не допускается. Линейка поверочная для измерения геометрии поверхности.
